Старые карты для генеалога: Шуберт, Менде и Генштаб — как найти деревню предков

Деревню предка ищут на трёх слоях старых карт. Для восьми губерний Центра и Поволжья подходят карты Менде середины XIX века, где нанесены отдельные дворы. Для остальной Европейской России — трёхверстка, которую называют картой Шуберта. Для советских десятилетий — карты Генштаба. Название сверяют со справочником, лист привязывают к современной местности, а найденное место превращают в запрос в архив.

Какая карта отвечает на какой вопрос

Старые карты России для генеалога выбирают по году документа и по губернии. Для середины XIX века берут карты Менде, если губерния входит в их восьмёрку, и трёхверстку для остальной Европейской России. Для XX века — карты Генштаба. Атласы XVIII–XIX веков показывают губернии и уезды, но не деревни.

Карта отвечает на вопрос «где», а не «кто». Имён жителей на ней нет, зато есть название, соседи, церковь, река и расстояния — из них потом собирают приход и адрес архива. Две карты разных лет надёжнее одной. Если деревня есть и на листе 1860-х, и на листе 1930-х, её существование подтверждено на протяжении семидесяти лет. Если она пропала между двумя листами, вы знаете окно, в котором искать решение об исключении из учётных данных.

Планы дач стоят особняком: это документ о земле, а не карта местности. Как их читать, подробно написано в словарной статье о межевании. Хранятся они в РГАДА: планы дач — в ф. 1354, экономические примечания к ним, где указаны число дворов, душ и угодья, — в ф. 1355.

Карта Шуберта: трёхверстка Европейской России

«Картой Шуберта» в поиске предков называют трёхверстную военно-топографическую карту Европейской России: три версты в дюйме, масштаб 1:126 000, свыше 500 листов. Из одно-, двух- и трёхверстных военно-топографических карт XIX века она наиболее доступна в виде сканов, поэтому с неё начинают поиск там, где нет карт Менде.

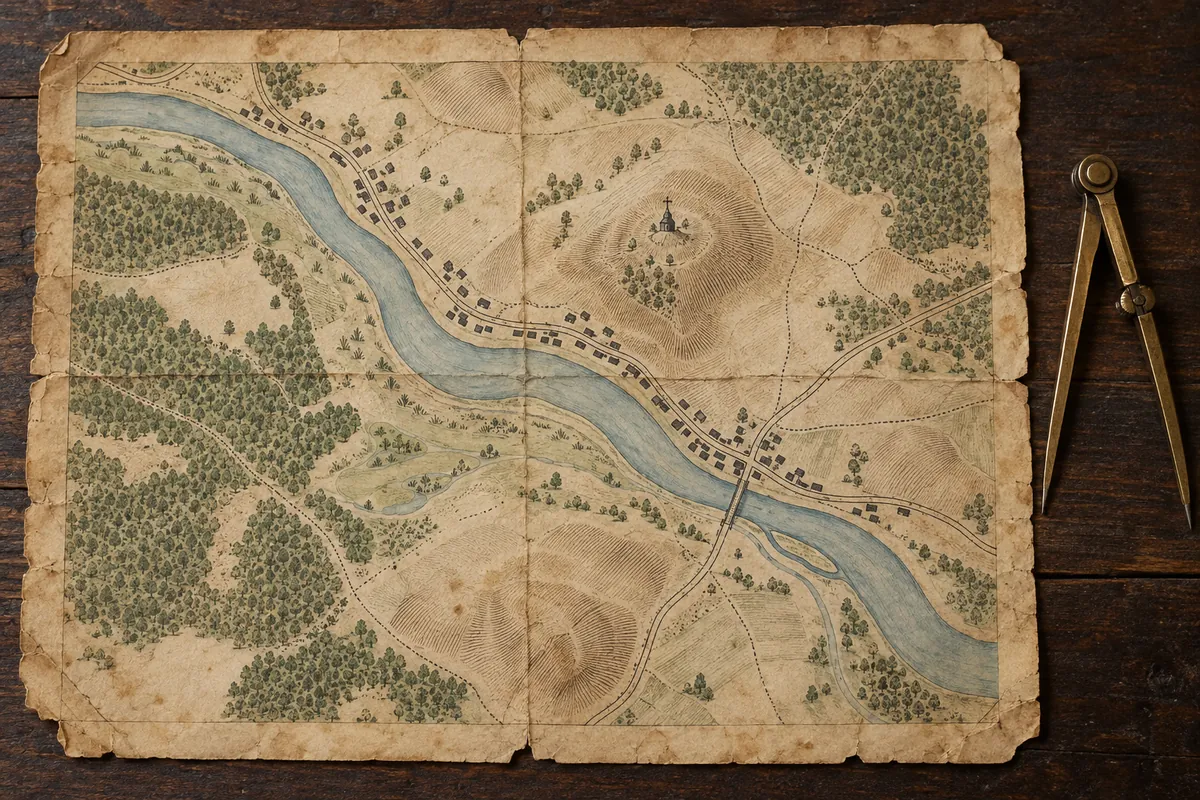

Реконструкция фрагмента листа трёхверстки середины XIX века: деревня вдоль дороги, значок церкви на возвышенности, река, лес, рельеф показан штрихами.

С именем есть путаница. Строго говоря, «картой Шуберта» называли десятиверстную Специальную карту Западной части Российской империи (1826–1840 годы, 60 листов), изданную под руководством Фёдора Фёдоровича Шуберта, возглавлявшего Военно-топографическое депо. К трёхверстке его имя перешло по привычке, и название остаётся спорным. Для поиска достаточно держать в голове масштаб. В каталогах и на сайтах пробуйте «трёхверстка», «трёха», «3 версты в дюйме» и «карта Шуберта» вперемешку. Десятиверстка Шуберта для деревни слишком мелка: на сантиметр приходится около четырёх километров.

На листе нанесены селения с названиями, церкви отдельным знаком, дороги, мосты, мельницы, реки, болота, леса и холмы штрихами. Знаки расшифровывает справочник «Условные знаки военно-топографических карт (одно-, двух- и трёхверстных)», который составил капитан Андрианов (Петербург, 1910). Дворы и жителей считают по «Спискам населённых мест» 1861–1885 годов, владельцев — по межевым материалам: карта эти сведения не заменяет.

Листы не одномоментны: карту выпускали годами, а листы обновляли. В коллекции Национального архива Эстонии лист «ряд 6, лист 6» датирован 1855–1859 годами, а «ряд 7, лист 6» (Лифляндская, Псковская и Витебская губернии) — 1866–1867. Год смотрите на самом листе и записывайте рядом с названием деревни: «Лесино, трёхверстка, ряд и лист, год листа».

Масштаб считается просто. В сантиметре 1,26 км, поэтому 6 см между деревней и церковью — это 7,56 км, около семи вёрст. Верста — 500 саженей, 1066,8 м (о других мерах длины — в статье про старинные меры); в справочниках расстояния «от уездного города» записаны именно в верстах, и ваши измерения с ними сравнивают.

Авторы статьи 2011 года в «Вестнике ТвГУ» описывают охват трёхверстки так: от Варшавы до Смоленска и от Петербурга до Крыма. Входит ли в него ваш уезд, видно по сборной таблице листов, поэтому откройте её первой: листы нумеруют по рядам, например «ряд 7, лист 6».

Точности геодезического уровня не ждите. Те же авторы свели 502 листа в единую карту: в проверенных точках она расходилась с современной на 100–650 м (Кронштадт — около 100 м, Андреаполь — около 650 м). Для поездки в деревню этого хватает, для границ усадьбы — нет.

Карта Менде: восемь губерний и каждый двор

Карты Менде — межевые топографические карты восьми губерний в масштабе одна или две версты в дюйме: Тверской, Ярославской, Владимирской, Нижегородской, Пензенской, Тамбовской, Рязанской и Симбирской. Если ваша деревня оттуда, начинайте с них: на этих листах нанесены отдельные дворы, а не только название селения.

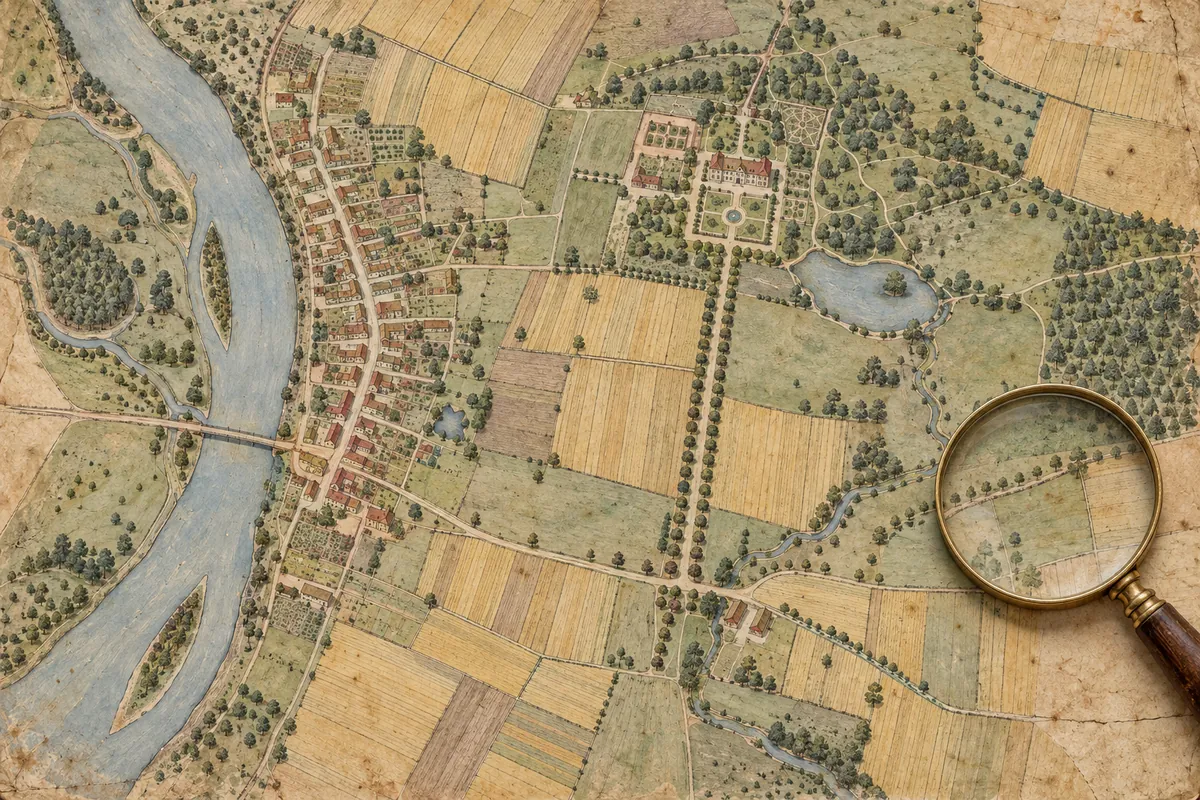

Реконструкция фрагмента карты съёмки Менде: ряды отдельных дворов вдоль улицы, усадьба с парком, пашни полосами, луга и рощи.

Съёмки с 1847 по 1866 год возглавлял Александр Иванович Менде, с 1856 года генерал-лейтенант; работы организовали Военно-топографическое депо Главного штаба, Межевое ведомство и Русское географическое общество. В материалах до 1853 года он значится как Мендт, поэтому в каталогах и справочниках пробуйте оба написания. Атласы всех восьми губерний хранятся в РГАДА.

Масштаб зависит от губернии. Тверской атлас выходил выпусками в 1853–1857 годах в масштабе две версты в дюйме, 1:84 000: 840 м в сантиметре. Симбирская карта 1859–1861 годов одноверстная, 1:42 000: 420 м в сантиметре. Рязанский атлас издан в 1860 году. По остальным губерниям масштаб и годы проверяйте в сведениях о конкретном атласе или листе.

Что берут с листа.

• Дворы. Улица деревни показана рядом отдельных значков, их можно пересчитать и сравнить со справочником. В «Списке населённых мест» 1862 года у сельца Веденское Старицкого уезда — 26 дворов; съёмка Тверской губернии старше справочника на годы, поэтому цифры могут разойтись, но порядок должен совпасть.
• Усадьбы и парки. Сельцо отличается от деревни усадьбой владельца. Усадьба на листе — подсказка, что у селения был помещик, а значит, существуют ревизские сказки по владельцу и межевые бумаги дачи.
• Церкви, часовни и погосты. Часовня метрик не вела, а погост — это кладбище при церкви или на месте бывшей. Церкви вокруг деревни дают список приходов-кандидатов.
• Пустоши. Пустошью называли участок, где селение стояло раньше, а теперь осталась земля с названием. По имени пустоши восстанавливают имя исчезнувшей деревни.

Сканы листов размещают краеведческие и университетские проекты. Ищите по формуле «карта Менде» и название губернии, а в проверке опирайтесь на легенду слоя: какая губерния, какой год, какой масштаб.

Карты Генштаба: деревня в XX веке

«Топографическими картами Генштаба» называют советские карты 1:100 000 и 1:50 000: РККА выпускала их в 1930–1940-е годы, Генштаб СССР — в 1970–1980-е. Берите их, когда деревня жила в XX веке: на них видны мельницы, кладбища, дороги, а на месте исчезнувшего селения стоит подпись «ур.».

У каждого листа есть номенклатура. Миллионный лист обозначают буквой ряда и номером колонны (Москва лежит на листе N-37). Внутри него 144 листа масштаба 1:100 000 с номерами от 1 до 144, а каждый из них делится на четыре листа 1:50 000 — А, Б, В, Г. Полное обозначение выглядит как N-37-45. Если координаты деревни известны, номенклатуру сервис подскажет сам; для исчезнувшего селения берите координаты соседнего живого.

В сантиметре карты 1:100 000 — один километр, в сантиметре 1:50 000 — полкилометра. Сканы собраны на сайтах вроде maps.vlasenko.net: это авторский проект с советскими военными топографическими картами масштабов от 1:50 000 до 1:1 000 000, лист находят по координатам. Покрытие по регионам неодинаково, поэтому проверьте свой район. Если сайт не открывается, номенклатуру листа вводят в поисковик и смотрят краеведческие форумы.

Год на карте — не всегда год местности. В зарамочных подписях ищите год съёмки и год издания: в литовской коллекции русских топокарт описан лист 1:50 000 издания 1941 года, составленный по картам, восходящим к 1890 году. Свежая подпись не гарантирует свежих данных.

Работает такая схема. Найдите последнюю карту, где деревня есть, и первую, где её нет. Между ними лежит окно, в которое попало решение об исключении селения из учётных данных. Как его искать и какие фонды сельсовета и исполкома смотреть, разобрано в материале об исчезнувших деревнях.

Атласы XVIII–XIX веков: когда нужен уезд, а не деревня

«Атлас Российской империи» нужен, чтобы выяснить, к какой губернии, наместничеству и уезду относилась местность в год документа. Деревню на нём искать бесполезно: на листах «Российского атласа» 1792 года дороги не нанесены вовсе, а населённые пункты разбиты всего на десять видов знаков.

Три атласа закрывают основной промежуток:

• «Атлас Российский» 1745 года. Атлас, изданный Академией наук: общая карта и 19 специальных. Показывает деление на губернии и провинции до реформы Екатерины II.
• «Российский атлас, из сорока четырёх карт состоящий и на сорок два наместничества империю разделяющий» 1792 года, дополненный в 1793–1795 годах. Показывает устройство после губернской реформы Екатерины II 1775–1785 годов. В 1800 году на его основе издали вариант на сорок одну губернию — после перекройки при Павле I.
• «Подробный атлас Российской империи с планами главных городов» Картографического заведения А. Ильина. Издание 1871 года — 70 разворотных листов; позднее атлас выходил новыми выпусками, поэтому год и состав сверяйте по каталогу. Для административного деления эпохи реформ сверяйтесь с ним.

Для документов 1820-х есть ещё «Географический атлас Российской империи, Царства Польского и Великого княжества Финляндского» (1820–1827 годы). Правило такое: если в документе 1780–1790-х стоит «наместничество», сверяйте его с атласом 1792 года. Для 1800–1860-х берите губернские листы атласа 1800 года и атласа 1820-х, для эпохи реформ 1860–1870-х — атлас Ильина.

Электронные копии лежат в Национальной электронной библиотеке (rusneb.ru): например, «Генеральная карта Российской Империи с разделением на новоучреждённые Губернии и Уезды» 1785 года, 8 листов, из фондов РГБ, или «Подробный учебный атлас Российской империи» 1848 года из РНБ. Поиск идёт по названию атласа и году. На этих листах найдёте уездный город, но не вашу деревню.

Где смотреть карты онлайн

Старые карты онлайн лежат в электронных библиотеках, на сервисах с наложением на современную карту и в зарубежных архивных коллекциях. Единого каталога всех листов нет, поэтому поиск начинают с формулы «название карты и губерния».

• Национальная электронная библиотека, rusneb.ru. Атласы и генеральные карты XVIII–XIX веков из РГБ и РНБ.
• «Это место», etomesto.ru. Сервис со старыми картами и планами, которые показаны поверх современной подложки; среди слоёв есть карты Менде, например Тамбовской и Нижегородской губерний. Список слоёв зависит от региона: проверьте, есть ли ваша губерния.
• Retromap, retromap.ru. Старые планы, в первую очередь городские; для деревень полезнее сервисы с трёхверсткой и Менде.
• Национальный архив Эстонии, ra.ee/kaardid. Оцифрованные листы трёхверстки в открытом доступе, в том числе по Лифляндской, Псковской и Витебской губерниям.
• lithuanianmaps.com. Подборка карт исторической Литвы 1507–1954 годов; в разделе русских топографических карт 1836–1945 годов есть трёхверстка, одноверстка, десятиверстка Стрельбицкого и карты РККА. С 2021 года сайт не обновляется.
• maps.vlasenko.net. Военные топографические карты СССР разных масштабов.

Сайты меняют адреса и наборы слоёв, а часть карт открывается не у всех провайдеров. Поэтому для каждой найденной карты записывайте три вещи: название карты, год листа и масштаб. Без этого через месяц вы не вспомните, какой лист смотрели.

Как найти деревню на листе: порядок действий

Сначала собирают данные из документов, потом находят лист, потом ищут название и проверяют окружение. Искать деревню по одному слову на всей карте бесполезно: названия повторяются, и без уезда и реки вы выберете не ту.

1. Выпишите название во всех написаниях из метрик, ревизских сказок и справочников, добавьте уезд, волость и стан. Как по месту жительства определить уезд и нужный архив, объясняет статья про губернию, уезд и волость.
2. Определите лист. У живой деревни — по современным координатам. У исчезнувшей — по соседнему селению или уездному городу. Сборная таблица листов покажет номер ряда и листа, например «ряд 7, лист 6».
3. Найдите на листе уездный город и от него двигайтесь по дороге. Расстояние «от города в верстах» записано в Списке населённых мест — отмерьте его по масштабу и посмотрите, какие селения попадают на эту отметку.
4. Читайте окрестности. Река, при которой стоит деревня, соседние названия, церковь, мельница. Совпали два-три ориентира из справочника — вы на нужной деревне.
5. Попробуйте варианты названия, если точного нет: замена безударных «е» и «и», «о» и «а», двойные согласные, приставки «Старо-» и «Ново-».
6. Сверьте со второй картой другого года или другого автора: Менде и Стрельбицкий, трёхверстка и Генштаб.
7. Запишите результат: название на листе, карта, год, масштаб, соседние церкви. Удобнее всего хранить это там же, где собрано остальное. В редакторе семейного древа источники привязывают к людям, так что запись о листе остаётся рядом с человеком, а не в отдельном файле.

Названия на картах: Лесино, Лисино, Старолисино

Название деревни на карте и в документе совпадает не всегда: писарь, топограф и составитель справочника записывали на слух. Не нашли «Лисино» — ищите «Лесино» и «Старолисино» и ориентируйтесь на реку и соседей.

Два примера из Лотошинского района Московской области.

Обе деревни сегодня в одном районе, но в XIX веке стояли по разные стороны границы губерний: Лисино — в Волоколамском уезде Московской, Введенское — в Старицком уезде Тверской. Для Лисино сработала трёхверстка, для Введенского — карта Менде: сначала определите губернию на дату документа, потом выбирайте карту. По справочнику 1862 года Лисино — владельческая деревня при колодце, 14 дворов и 127 жителей. Искали бы по современному названию «Старое Лисино» — не нашли бы ни на трёхверстке, ни в справочнике.

Что делать:

• Меняйте безударные гласные и убирайте или добавляйте удвоенные согласные.
• Учитывайте, что приставки «Старо-», «Ново-», «Верхнее-», «Нижнее-» появляются, когда деревня растёт или делится. В старом документе приставки может не быть вовсе.
• Различайте тёзок по реке, волости и расстоянию от города. Названия по церковному престолу, такие как Никольское, Спасское, Покровское, повторяются в пределах одной губернии, и одна подпись на карте ничего не доказывает.
• Дописывайте тип селения: село, сельцо, деревня, починок. Если на карте «деревня», а в справочнике «село», вы, вероятно, смотрите разные годы: статус менялся с постройкой церкви.

Как привязать лист к современной местности

Привязка делается по неизменным точкам: излучинам и устьям рек, перекрёсткам старых трактов, уцелевшим церквям и усадебным паркам. Нужны четыре-пять опорных точек, разбросанных по листу; ориентироваться на одну деревню нельзя.

1. Выберите опорные точки, которые видны и сегодня: церковь, если она стоит, мост, развилка шоссе, слияние рек.
2. В сервисе с наложением выведите старый слой поверх современной карты и, если сервис позволяет, меняйте его прозрачность: старая река должна лечь на современную. Если слоя нет, привяжите лист сами в бесплатных программах: ГИС QGIS, SAS.Планета, Google Earth Pro.
3. Проверьте по рельефу и воде. Реки спрямляли и запруживали, болота осушали, дороги переносили. Сверяйте минимум по трём объектам разных типов.
4. Помните о допуске. Ошибка в сотни метров для трёхверстки — норма, не повод бросать поиск. У листов Менде она зависит от листа и числа опорных точек; метры не гарантированы.
5. Идите на местность или в музей. Бывшее селение выдают одичавшие сирень и яблони, ряд старых тополей, заросшая улица; кладбище переживает деревню на десятилетия.

Когда деревни нет на карте

Если деревни нет на листе, проверяют шесть причин по порядку, прежде чем делать вывод, что она не существовала.

• Она моложе листа. Селение основано после съёмки: посмотрите более позднюю карту, например Генштаба.
• Она слишком мелкая. Хутор, выселок, починок в несколько дворов на мелкомасштабной карте могут не появиться. Откройте Менде или лист 1:50 000, если они есть.
• Она на соседнем листе. Деревни у рамки попадают на стык: откройте лист справа и слева.
• Её записали иначе. Вернитесь к разделу про названия.
• Она сменила тип. Починок мог стать деревней, деревня — сельцом, сельцо — селом.
• Вместо селения стоит «ур.». Подпись «ур. Гусево» означает урочище: скорее всего, деревня там стояла, но к съёмке уже исчезла.

Ещё три ловушки. Значок церкви не доказывает приход: он мог стоять у кладбищенской или приписной церкви, у которой не было своих метрик. Граница уезда на карте 1860-х не равна границе в документе 1790-х. И подпись «деревня» не говорит о числе жителей: для него нужен справочник.

От карты к архиву: что записать и куда идти дальше

Результат работы с картой — не точка на экране, а четыре записи: название на листе, лист и год, соседние церкви, уезд на дату документа. С ними идут в справочники и архивы.

1. Церкви вокруг деревни — список кандидатов в приходы. Метрики лежат в фонде церкви, а не деревни. Как отсечь лишние варианты по расстоянию и сверить с клировой ведомостью, показано в материале про определение прихода деревни.
2. Уезд и губерния на дату документа — адрес архива. Определяйте уезд на год события, а не по нынешнему району.
3. «Список населённых мест» — проверка по дворам и жителям. Совпали дворы и расстояние от города — вы на правильной деревне.
4. Планы дач и экономические примечания — для усадьбы и землевладения до 1840-х: РГАДА, ф. 1354 и ф. 1355. Запрос составляют по уезду и названию дачи или селения.
5. Рукописные оригиналы съёмок ищут в военных архивах, в первую очередь в РГВИА, где есть коллекции бывшего Военно-учёного архива, который комплектовался картографическими материалами. Для поиска деревни они понадобятся, только если печатного листа мало, а нужен чертёж съёмки конкретного года.

Когда место найдено, постройте вокруг него дерево в редакторе: так сразу видно, на ком оборвалась цепочка предков и какой документ нужен следующим.
